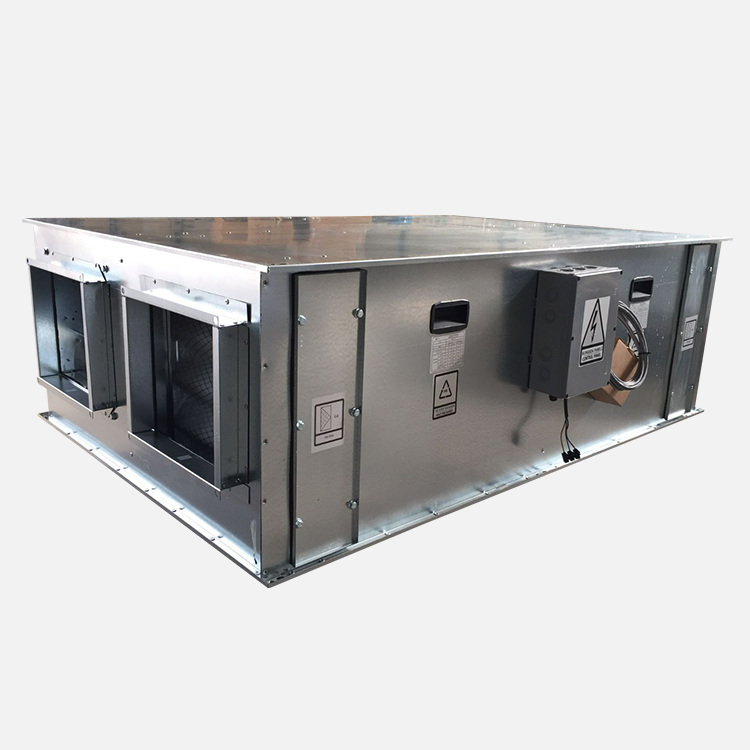

Устройства рекуперации тепла THRV
Обеспечивает высокую эффективность рекуперации тепла при низком потреблении энергии. Разработан с использованием современных компонентов и систем управления. Теплообменник-рекуператор с термическим КПД до 75%. Автономные вентиляторы с бесшумной работой. Электронагреватель канального типа и/или дополнительный водяной нагреватель.
Описание
Обеспечивает высокую эффективность рекуперации тепла при низком потреблении энергии. Разработан с использованием современных компонентов и систем управления. Теплообменник-рекуператор с термическим КПД до 75%. Автономные вентиляторы с бесшумной работой. Электронагреватель канального типа и/или дополнительный водяной нагреватель.
Дополнительные функции
✓ Обходная вентиляция
✓ Управление клапаном отопления/охлаждения Отопление
✓ Контроль загрязнения воздуха в помещении
✓ Контроль влажности
✓ Программирование времени на неделю/месяц/день

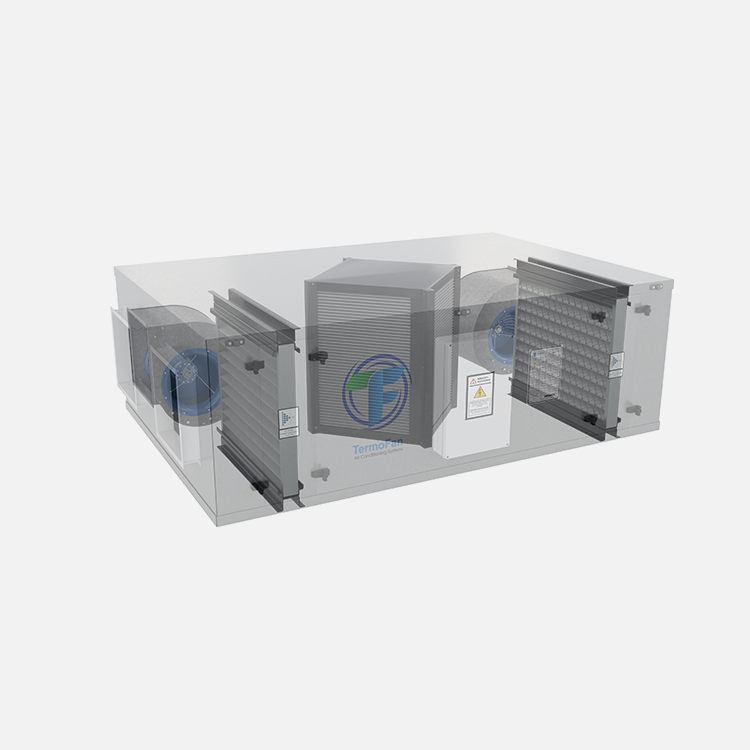

Установки рекуперации тепла серии THRV состоят из одностенных панелей со звуко- и теплоизоляцией из резины. Внутренние и наружные поверхности устройств выполнены из оцинкованного листового металла с высокой коррозионной стойкостью. Дверцы для обслуживания в блоках рекуперации тепла спроектированы таким образом, чтобы обеспечить легкий доступ даже в самых труднодоступных местах.
Установки рекуперации тепла серии THRV состоят из 6 различных моделей с расходом воздуха от 1000 м3/ч до 5000 м3/ч. Агрегаты производятся в соответствии с директивами Европейского Союза и имеют маркировку CE.
Тело
В теплоутилизаторах серии THRV конструкция кузова создана с учетом стандартов будущего. Устройство было специально разработано с критериями эффективности, превосходящими современные стандарты.
В настоящее время, поскольку важность энергопотребления растет с каждым днем, потребление энергии удалось снизить за счет минимизации потерь давления внутри устройства. Благодаря размещению вентиляторов в теплоутилизаторах серии THRV предотвращается образование турбулентности внутри устройства. Установки рекуперации тепла серии THRV имеют компактную конструкцию, а также низкую скорость воздуха.
Таким образом, были достигнуты низкие внутренние потери давления внутри устройства и в то же время обеспечена высокая эффективность устройства. В случае образования конденсата при работе устройств с рекуперацией тепла в устройстве имеется дренажный патрубок для слива конденсата.
Функции вентилятора
В установках рекуперации тепла серии THRV используются высокоэффективные, аэродинамически проверенные, изначально малошумные вентиляторы переменного тока (в качестве опции доступны вентиляторы с электронной коммутацией). Все используемые вентиляторы переменного тока имеют трехступенчатую регулировку скорости, а вентиляторы на стороне вентилятора и аспиратора могут управляться отдельно с помощью имеющегося блока управления.
Все используемые вентиляторы соответствуют директивам Европейского Союза по энергоэффективности.
Фильтр

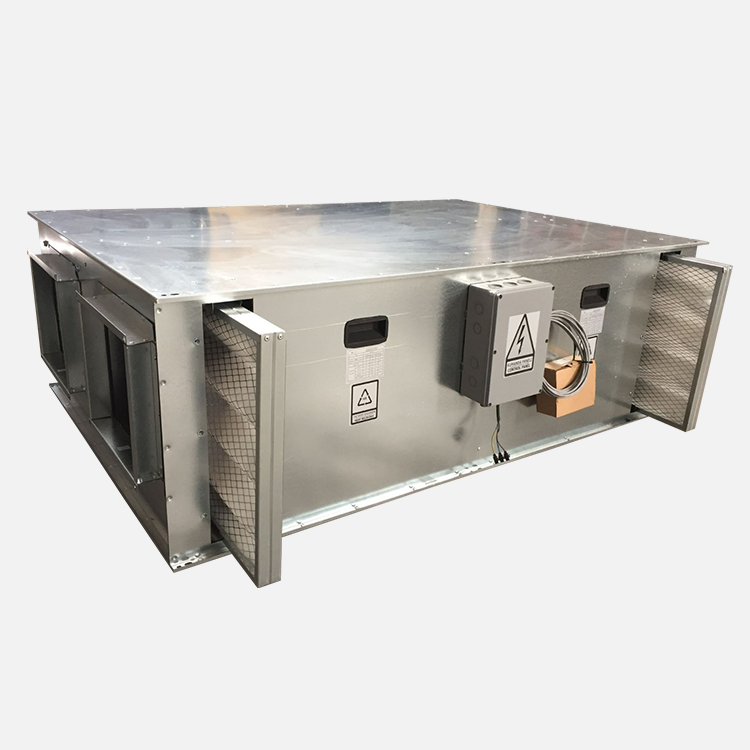

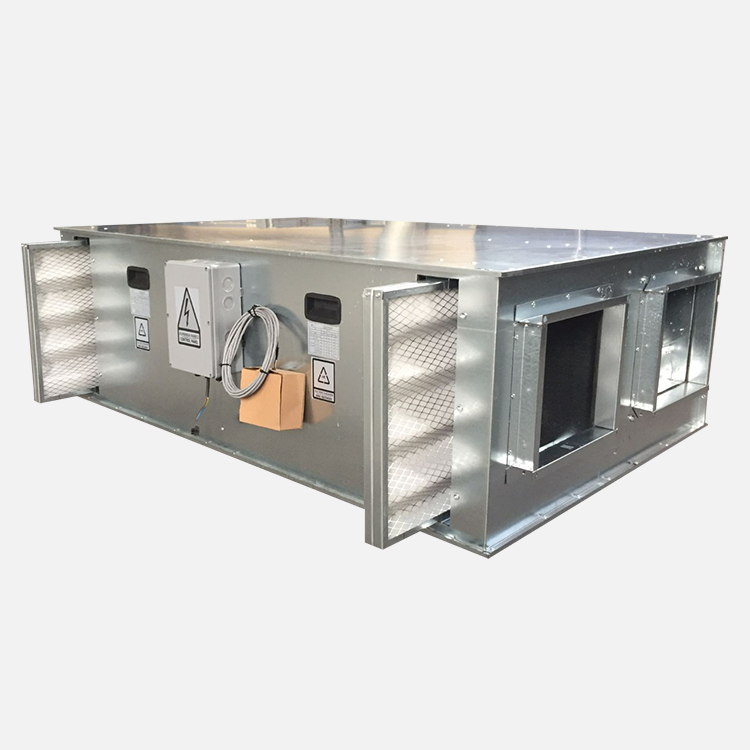

В установках рекуперации тепла THRV используются моющиеся фильтры из синтетического волокнистого материала с высокой пылеудерживающей способностью класса G4, специально разработанные в соответствии с моделью устройства. Каждый фильтр имеет сервисную дверцу для легкого доступа к фильтрам.
При желании можно создать систему сигнализации, которая будет измерять загрязненность фильтров и подавать сигнал на пульт управления.
Теплообменник рекуперации
В установках рекуперации тепла серии THRV используется теплообменник из алюминиевых пластин с перекрестным током, имеющий сертификат EUROVENT.
Для используемых теплообменников предпочтение отдавалось моделям с низкими потерями давления, что сводило к минимуму потери давления внутри устройства. Кроме того, были приняты меры для обеспечения эффективности рекуперации тепла выбранных теплообменников в пределах 40–75%.
Размеры
Панель автоматизации и управления
Также предусмотрена панель, включающая в себя всю панель MCC-DDC системы рекуперации тепла THRV, и панель управления, которую можно установить на расстоянии до 100 м от устройства.
Система автоматического управления, применяемая в устройствах рекуперации тепла THRV, использует плату и программное обеспечение, разработанные компанией TERMOFAN. Панель управления обеспечивает включение/выключение, 3-ступенчатое раздельное управление скоростью вентилятора и аспиратора, возможность ввода заданного значения температуры окружающей среды и автоматическое регулирование температуры.
Настройки рабочего периода можно выполнять ежедневно, еженедельно, ежемесячно или ежегодно с помощью отдельного программного обеспечения, предлагаемого опционально через панель управления.
Электрический нагреватель канального типа
При эксплуатации блока рекуперации тепла THRV в зимних условиях можно использовать канальный электронагреватель для увеличения температуры обдува, чтобы не нарушать комфортные условия в салоне.
Канальные нагреватели вошли в стандартную комплектацию моделей устройств рекуперации тепла THRV. Электронагреватели канального типа работают в соответствии с заданным значением, введенным с панели управления, а настройка ступени автоматически регулируется с помощью панели автоматики в зависимости от энергоэффективности.
Водяная батарея канального типа
Чтобы не нарушать комфортные условия в салоне при использовании блока рекуперации тепла THRV в зимних условиях, можно использовать канальный гидравлический змеевик для повышения температуры обдува.
Компания TERMOFAN может предоставить дополнительный 3-ходовой пропорциональный моторизованный клапан для управления гидравлическим змеевиком, а клапаном можно управлять с панели автоматизации на устройстве рекуперации тепла серии THRV.
