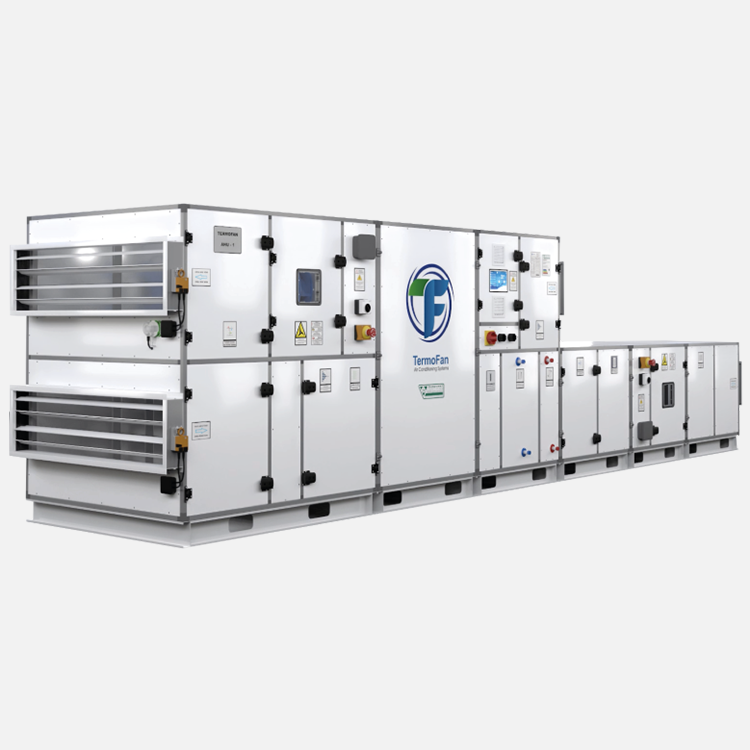

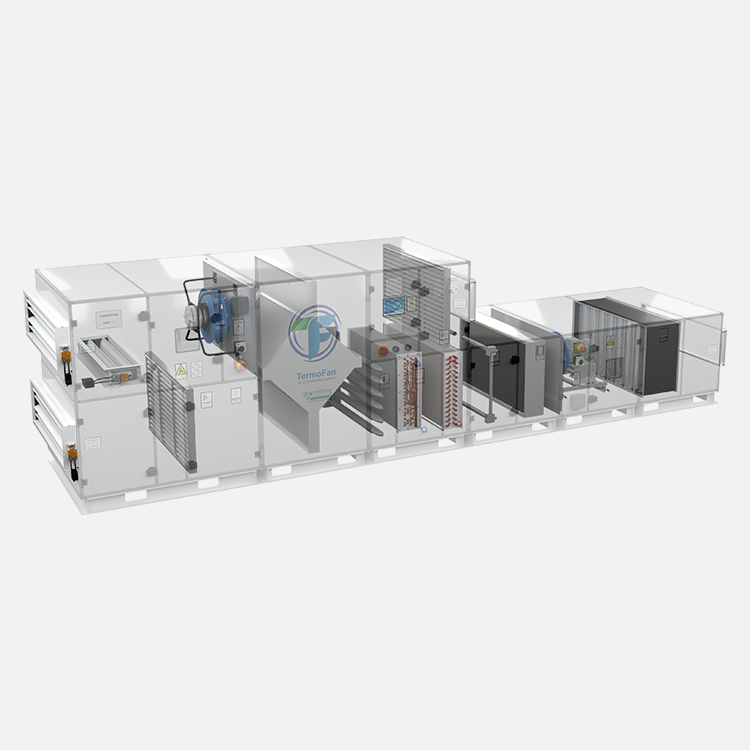

Приточные установки стандартного исполнения

Для привода вентиляторов используются трехфазные электродвигатели с короткозамкнутым ротором, классом защиты IP-55 и изоляцией класса «F». Используемые двигатели сертифицированы CE. Вентилятор и электродвигатель могут быть установлены на общих салазках, а группа электродвигателя вентилятора соединена с корпусом посредством виброгасящих пружинных изоляторов. Электродвигатель также имеет скользящее основание с направляющими в двух направлениях для регулировки натяжения и выравнивания ремня. По запросу на ремнях и шкивах и/или внутри дверцы обслуживания вентилятора может быть установлена ​​сдвижная перфорированная крышка с микровыключателем, который остановит вентилятор.

Воздушные фильтры, используемые для очистки свежего и возвратного воздуха перед необходимыми климатическими процессами, состоят из четырех основных типов. Типы этих фильтров и их классы согласно ISO16890 следующие.
1. Зигзагообразные фильтры; G3, G4, Металл
2. Рукавные фильтры; G4, M5, M6, F7, F8, F9
3. Компактные фильтры: M6, F7, F8, F9
4. Фильтры Hepa: H11, H13, H14
Плоские, V-образные и зигзагообразные фильтры устанавливаются внутри кабины с помощью салазок, а замена осуществляется путем открытия и сдвига боковой крышки. Стандартная установка рукавных фильтров осуществляется в специальную рамку с зажимами. Для этого применения фильтр размещается на стороне впуска воздуха с камерой пленума (пустой) с открывающейся крышкой. Однако, если пространство ограничено, рукавные фильтры могут быть установлены на салазках, как и другие фильтры, по запросу заказчика.

Рукавные фильтры обычно устанавливаются сразу после фильтра грубой очистки «(G4)» и на стороне всасывания вентилятора. Однако в гигиенических кондиционерах, изготовленных в соответствии с DIN 1946-4, место установки рукавных фильтров класса «F9» находится после выходного отверстия вентилятора и со стороны избыточного давления.

Фильтры другого типа, HEPA-фильтры классов H12, H13, H14, обычно размещаются снаружи вентиляционной установки и внутри чистых помещений в чистых помещениях.

Однако в особых случаях возможно включение этих фильтров в корпус вентиляционной установки. По данному вопросу просим Вас проконсультироваться с компанией Termofan.

1. Начальные потери давления являются средними значениями и соответствуют скорости набегающего потока 2,5 м/с.

2. Максимальные потери давления являются рекомендуемыми значениями.

В приточно-вытяжных установках модели TKS в качестве стандартных нагревательных и охлаждающих змеевиков используются медные трубы с алюминиевым оребрением, изготовленные путем размещения алюминиевых ребер на медных трубах из электролитической меди и механического раздувания труб.

Нагревательные и охлаждающие змеевики имеют качество Pn16. Также могут использоваться теплообменные элементы из алюминия с эпоксидным покрытием и медной трубки с медными ребрами. Змеевики имеют коллекторы, выполненные из стальных труб, а также входные и выходные отверстия, выполненные из стальных труб.

В змеевиках горячей и холодной воды входы и выходы имеют резьбу, а в паровых змеевиках — фланцы Pn16. Основные нагревательные и охлаждающие элементы показаны ниже.
1. Змеевики нагрева горячей воды
2. Змеевики нагрева пара
3. Змеевики охлаждения холодной водой
4. Газовые змеевики прямого расширения (змеевик DX)
Все охлаждающие змеевики имеют поддон для сбора пота из-за поверхностной конденсации. Если скорость потока воздуха превышает 2,5 м/с, в поддон для пота добавляется каплеуловитель.

В вентиляционных и кондиционерных установках модели TKS используются три различных увлажнителя.
1. Воздухоочистители и увлажнители мокрого типа
2. Увлажнители мокрого типа
3. Паровые увлажнители

1. Воздухоочистители мокрого типа и увлажнители-распылители: Воздухоочистители-увлажнители — это устройства, которые выполняют увлажнение путем распыления воды под высоким давлением в воздух в распыленном виде через форсунки. В этой системе, помимо распылительных форсунок, имеется циркуляционный бассейн, направленные «дефлекторы» со стороны впуска воздуха и каплеуловители «сепараторы» со стороны выпуска воздуха.

2. Водяные увлажнители с заполненной панелью: В увлажнителях заполненного типа в качестве увлажнителя используется панель, заполненная целлюлозой. В увлажнителях наполнительного типа уровень влажности увеличивается по мере прохождения воздуха через влажный наполнитель. Система включает в себя небольшой циркуляционный насос для поддержания влажности засыпного материала.
При использовании 3 различных заполнений панелей можно достичь показателей эффективности 70-75%, 80-85% или 90-95%. Перед увлажнением воздух необходимо пропустить через фильтр класса не ниже G3. Если скорость воздуха превышает 2,5 м/с, используется каплеуловитель, который предотвращает унос капель воды потоком воздуха.

В этих увлажнителях с эффективностью от 65% до 85% форсунки изготавливаются однорядными с параллельным распылением потоку воздуха, однорядными с обратным распылением потоку воздуха и двухрядными друг напротив друга, в зависимости от требуемой эффективности и условий выхода воздуха.
Слив бассейна, перелив, подача воды, всасывание насоса и сливные линии являются стандартными элементами. Характеристики насоса определяются заказчиком. Поставка насоса является обязанностью заказчика. Однако при желании насос может поставляться вместе с ним.

3. Паровые увлажнители воздуха: Еще один тип увлажнителей воздуха — паровые увлажнители воздуха. Если в помещении, где расположена вентиляционная установка, вырабатывается достаточное количество пара, увлажнение можно осуществлять с помощью пара. Для этого процесса используется специальная распределительная труба, которая отделяет конденсат от пара и распыляет сухой пар в вентиляционную установку. Можно пропорционально использовать относительную влажность, установив в этой системе двухходовой пропорциональный моторизованный клапан.
Если в системе отсутствует парообразование, в приточно-вытяжной установке могут быть установлены паровые увлажнители, которые производят пар с помощью электродов. Однако для этого процесса требуется добавление камеры притока длиной примерно от 600 до 900 мм, чтобы обеспечить однородное смешивание пара с воздухом. Паровые увлажнители воздуха, вырабатывающие собственный пар, имеют собственную автоматическую систему управления.

В вентиляционных и кондиционерных установках серии TKS в качестве стандартного оборудования возможна установка глушителя на стороне всасывания аспиратора и/или на стороне нагнетания вентилятора. В глушителях, изготовленных в модульном исполнении, толщина перегородок составляет 200 мм, а расстояние между перегородками — от 100 мм до 120 мм. Глушители выпускаются в 5 различных длинах.

В установках вентиляции и кондиционирования воздуха серии TKS используются три различные модели рекуператоров тепла.

1. Двухзмеевиковые рекуператоры тепла
2. Пластинчатые рекуператоры тепла
3. Роторные рекуператоры тепла
